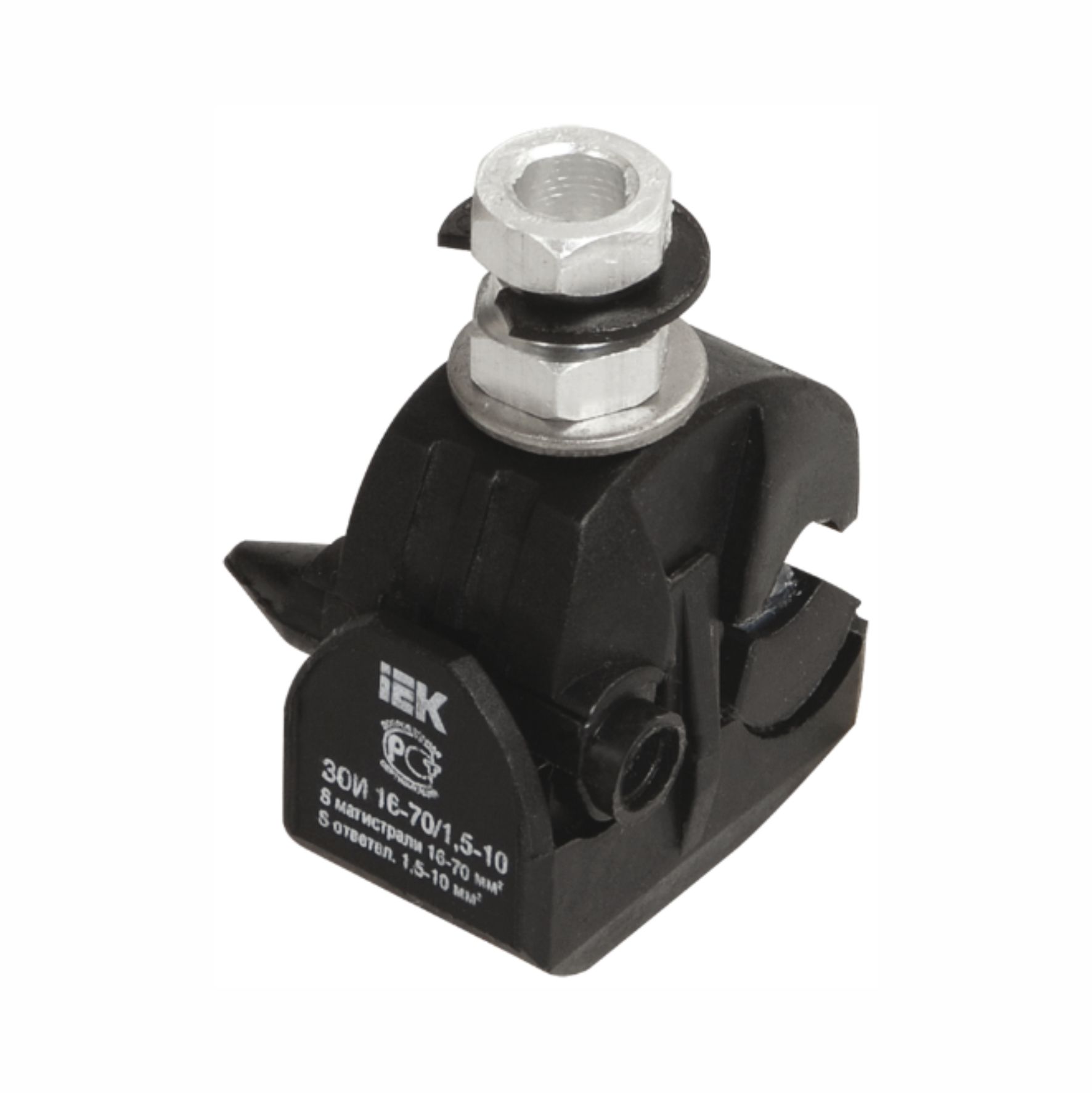

Номинальное поперечное сечение переходной секции, кв.мм: 16...70 Номинальное поперечное сечение ответвления, кв.мм: 1,5...10 Тип соединения: винтовое соединение Тип изделия/компонента: сжим ответвительный Со срывной головкой болта: да Длина, мм: 34 Высота, мм: 60 Ширина, мм: 40 Вес, кг: 0,057 Номинальный ток зажима, А: 46 Температура эксплуатации, C: -60...55 Номинальное напряжение изоляции Ui, В: 6000 Момент срыва головки болта при монтаже, Нм: 9 Номинальное напряжение, В: 1000 Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Характеристики

ВидНоменклатуры

Товар

ТипНоменклатуры

Запас

Полное наименование

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) IEK
